Vers TopServer / KepServer

Configuration du serveur OPC-UA de Top Server​

Après avoir installé la solution Software toolbox Top Server disponible à cette url https://softwaretoolbox.com/top-server/free-trial

Pour activer le serveur OPC-UA de Top Server :

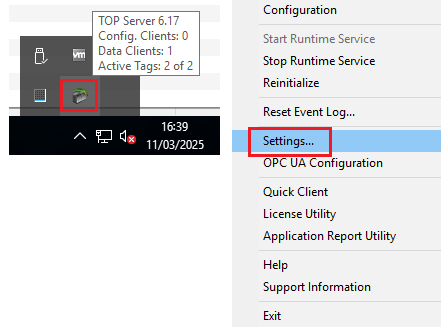

  1. Lancer « OPC UA Configuration »

  2. Activer un « Server Endpoints »

  3. Configurer le port du serveur OPC UA

  4. Activez la sécurité « Basic256Sha256 » « Sign and Encrypt »

  5. Pour pouvoir tester simplement la connexion d’une fonction à Top Server, nous utiliserons le compte « Administrator » de Top Server pour lequel vous pouvez définir un mot de passe ici

    Une image contenant texte, capture d’écran, affichage, logiciel Le contenu généré par l’IA peut être incorrect.Une image contenant texte, capture d’écran, Police, diagramme Le contenu généré par l’IA peut être incorrect.

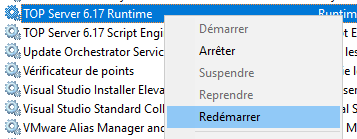

  6. Redémarrer le service « TOP Server 6.17 Runtime »

    Une image contenant texte, Police, nombre, capture d’écran Le contenu généré par l’IA peut être incorrect.

Créer une connexion OPC-UA Client vers Top Server​

Pour créer une connexion OPC-UA client vers Top Server :

  1. Se connecter au Scheduler Dashboard
  2. Cliquer sur le menu « Configuration » puis sur le sous-menu « Connections »
  3. Cliquer sur le bouton « Create »

Une image contenant texte, capture d’écran, Police, nombre Le contenu généré par l’IA peut être incorrect.

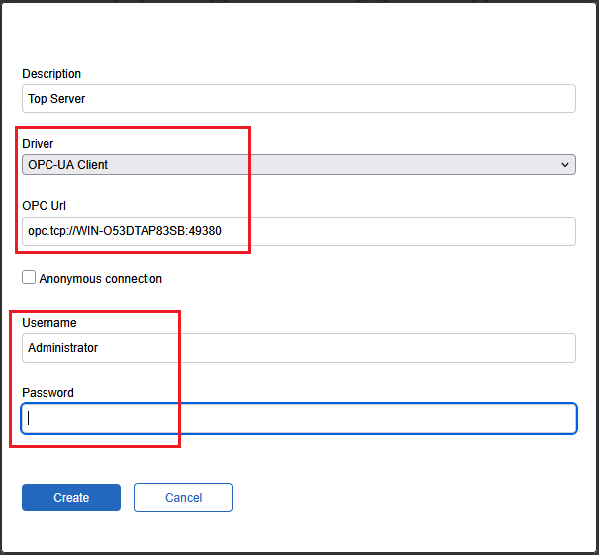

  1. Dans le champ Description, entrer la description de la connexion

  2. Dans le champ Driver sélectionner « OPC-UA Client »

  3. Dans le champ « OPC Url », saisir l’adresse du serveur OPC-UA Top Server.

  4. Dans les champs « Username » et « Password », renseigner les informations de connexion du compte « Administrator » configuré précédemment

  5. Cliquer sur « Create »

Tester une fonction connectée à Top Server et approuver le certificat​

Depuis le « Scheduler Dashboard » :

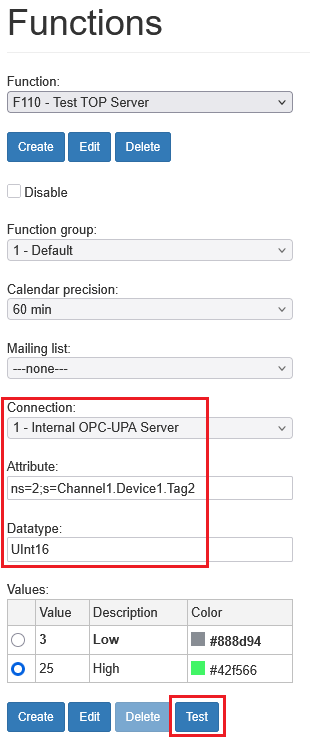

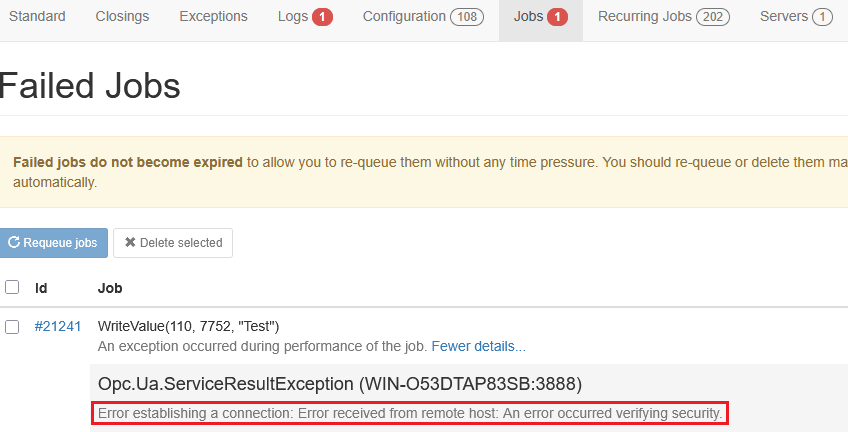

  1. Créer une fonction de test Top Server, puis cliquer sur « Test ». La première occurrence du test échoue car il est nécessaire d’approuver le certificat généré côté Top Server

  2. Lancer « OPC UA Configuration »

    Une image contenant texte, capture d’écran, logiciel, Police Le contenu généré par l’IA peut être incorrect.

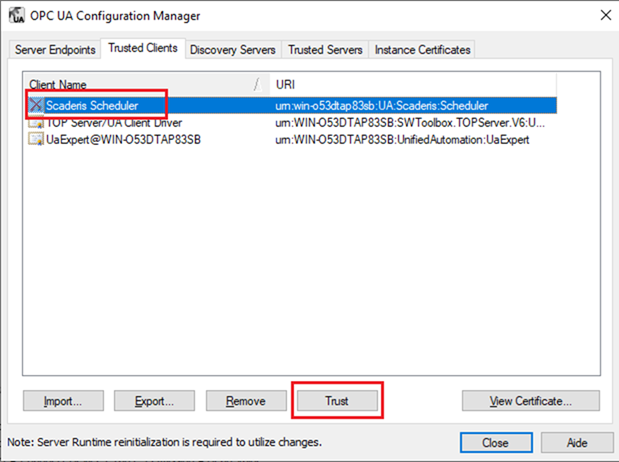

  3. Aller dans l’onglet « Trusted Clients »

  4. Cliquer sur « Trust »

  5. Relancer le Test

    Une image contenant texte, capture d’écran, nombre, Police Le contenu généré par l’IA peut être incorrect.

  6. Vérifier que le Job est « Succeeded »
